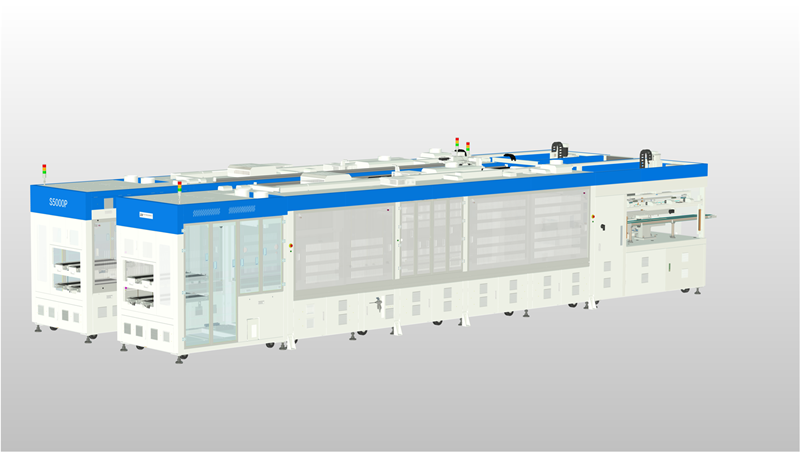

产品特点：
1. 集成无损激光划片串焊一体，配有纳秒级高精度激光器，提高电池片机械载荷强。
2. 以多分片模式布带、布片后进入焊接工位，“化零为整”实现超高速。
3. 正面微夹背面导槽设计，对焊带全时主动定位，有效控制露白、虚焊，提高焊接良率及焊接质量。
4. 检测功能齐全，使用4-12台高精度数码相机，对全过程来料电池片检测，划片后检测、焊后串检测（选配）、串EL检测（选配）、串焊后质量全程检测。
5. 全套使用三菱PLC及伺服系统驱动控制，气动系统采用SMC总线控制及IKO自润滑导轨。
6. 兼容两种上料方式：整片上料分片出串
7. 选配项小间距、负间距焊接功能，独家专利技术
8. 兼容性强(电池片规格：166mm-230mm，切割范围：1/2—1/6，主栅范围：9BB—20BB)
9.
产品参数： 参数：
|
项目 |
参数 |
|
产能 |
166*166-230*230电池片1/2片产能4100整片/小时 |
|
焊接方式 |
红外焊接 |
|
助焊剂喷涂方式 |
焊带浸泡方式 |
|
划片方式 |
无损切割 |
|
电池片尺寸 |
166mm*166mm~230mm*230mm |
|
主栅线数量 |
9BB~20BB |
|
电池片厚度 |
160~220μm |
|
电池片间距 |
0.5~3mm |
|
最大串长 |
L≤1250mm（其他尺寸可定制） |
|
焊带规格 |
圆形焊带φ0.20-0.35mm |
|
占地尺寸 |
长10466*宽3663*高2634（mm） |
|
电源 |
三相五线 380/220V 50/60Hz |
|
功率 |
平均约45KW/峰值98KW |
|
气源 |
压力0.6-0.7MPa 流量3m³/min |
