CP80排版机
  发表时间:2021年03月17日  点击数:5742次

  产品特点:

  完成切割片中间出线组件电池串的排版工序

  对电池串首尾焊带留长二次裁切即裁切AB串

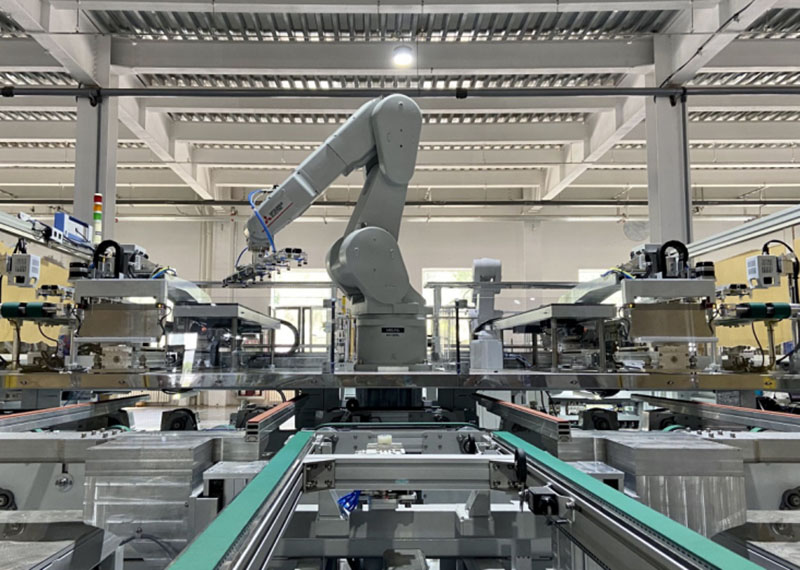

  采用三菱六轴高精度机器人抓取电池串,排版速度快,产能高,性能稳定

  节拍≤4.5秒/串,排版精度±0.2mm

产品参数:

项目

参数

电池片规格

156mm*156mm、220mm*220mm1/2~1/3切割片

组件规格

5串*2  6串*2

节拍

4.5S/串

排版精度

±0.2mm

玻璃规格

长(1635~2500mm)宽(960一1350mm)

占地尺寸

长4215*宽3160*高2739(mm)

电源

三相五线380/220V   50/60Hz

功率

平均5KW/峰值9KW

气源

压力0.5一0.8MPa    流量0.8m³/min
