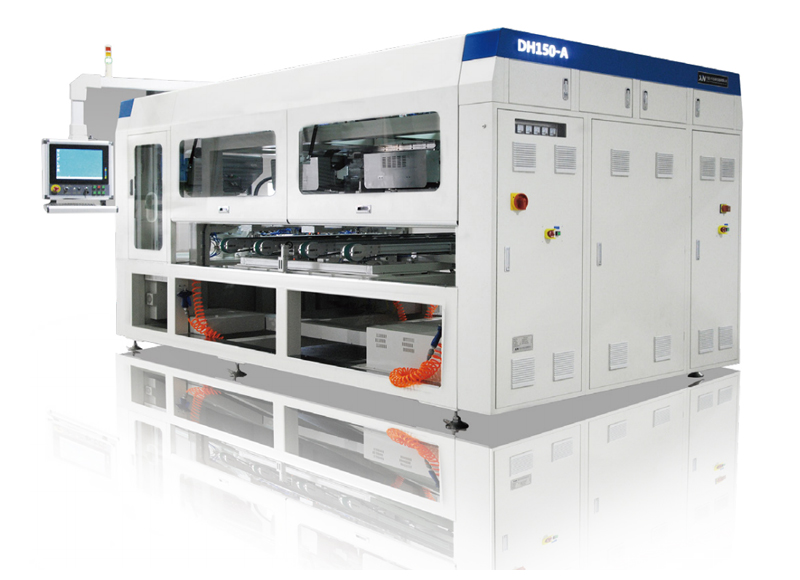

DH150-A型汇流带焊接机
  发表时间:2019年07月07日  点击数:14552次

产品特点:

  1.DH150-A型汇流带焊接机可自动完成光伏组件半片组件中间部分汇流带的互联焊接工作,包括汇流带的裁切、折弯以及焊带与汇流带的焊接工作

  2、采用真空吸附抓取,置空焊接方式

  3、对12串电池串有分别校正位置功能

  4、汇流带卷装供料,自动制备上折型L型汇流带

  5、可自动在焊带与汇流带间加注助焊剂

  6、转臂式操作屏,方便快捷

  7、可根据产线要求双向传输玻璃,不影响正常焊接功能

产品参数:

项目

参数

整机尺寸

长×宽×高:5450×3673×2185

产能

150板/小时

焊接方式

电磁感应焊接

电池片规格

156×156/5BB(12BB)---170×170/5BB(12BB)

电池片厚度

160μm

二次校准精度

±0.3mm

组件规格

(1630-2250)mm×(800-1100)mm中出线直角折弯版型

玻璃规格

1642mm×984mm(156电池片 2250mm×1110mm(170电池片)

汇流带规格

卷状供料,料厚0.250.35mm,宽4568mm

组件输入输出高度

950±20mm

气源

压力:0.6-0.8MPa;流量:1.5m³/min; 主管路规格:内径φ12/外径φ16

电源

电压:三相(三相五线)380V/220V频率:50-60Hz功率峰值15KW 平均7KW

使用环境温度

10-40℃
